CB-VO-SM-IO

Oftmals stellt sich das Problem, eine Meldung aus einer Anlagensteuerung (SPS) an eine übergeordnete Datenverarbeitung (Mobsy/SAP) zu übermitteln. Um dieses Problem zu lösen, haben wir ein Interface entwickelt, mit dem bis zu 4 Ausgänge einer SPS , und 2 Eingänge für Rückmeldungen an die SPS anschließbar sind.

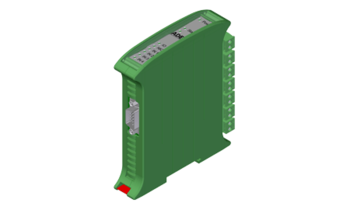

Das Interface ist als Hutschienenmodul ausgeführt, damit es sich in die Anlagentechnik problemlos einbinden lässt. Leuchtdioden zeigen die aktuellen Zustände an.

Das Interface wir an unseren Voco angeschlossen, der für die sichere Übermittlung der Daten sorgt.

Technische Daten

Spannungsversorgung
  • 24V extern
  • der angeschlossene VOCO wird über die RS232 Verbindung automatisch mit versorgt, wodurch das wechseln der Batterie entfällt
Abmessungen
  • 119mm x 105mm x 22,5mm
Anschlüsse
  • 4x digitaler Eingang
  • 2x Relais-Ausgang (für die Rückmeldung vom VOCO)
  • 1x RS232 (Verbindung zum VOCO)
arrow_drop_down Vorteile im Überblick
  • SPS-Meldung an übergeordnete Datenverarbeitung senden
  • Als Hutschienenmodul leicht in Ihre Anlage zu integrieren
  • Status-LED's für Zustandsanzeige
arrow_drop_down Benötigtes Zubehör
  • VOCO-NT
